S-кривая проекта: как читать график PV, EV, AC и прогноз

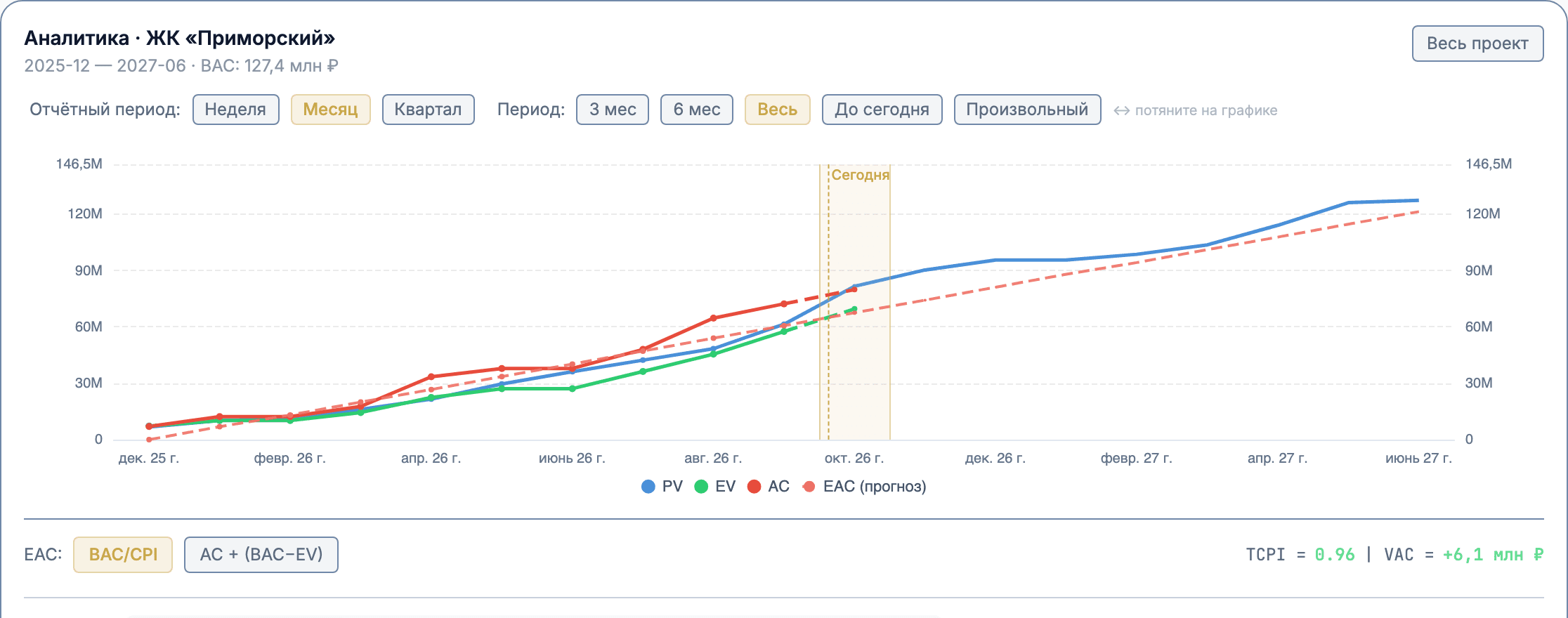

На карточке проекта откройте блок «Аналитика» — там график с тремя сплошными линиями: PV (план — плановая стоимость работ по графику), EV (факт — освоенный объём, стоимость фактически выполненных работ по плановым расценкам) и AC (деньги — фактические затраты). Когда расписание проекта продолжается дальше сегодняшнего дня, справа появляется пунктирная линия EAC (прогноз) — прогноз итоговой стоимости проекта. Легенда под графиком показывает, какая линия что означает; заголовок карточки — диапазон дат проекта и бюджет (BAC).

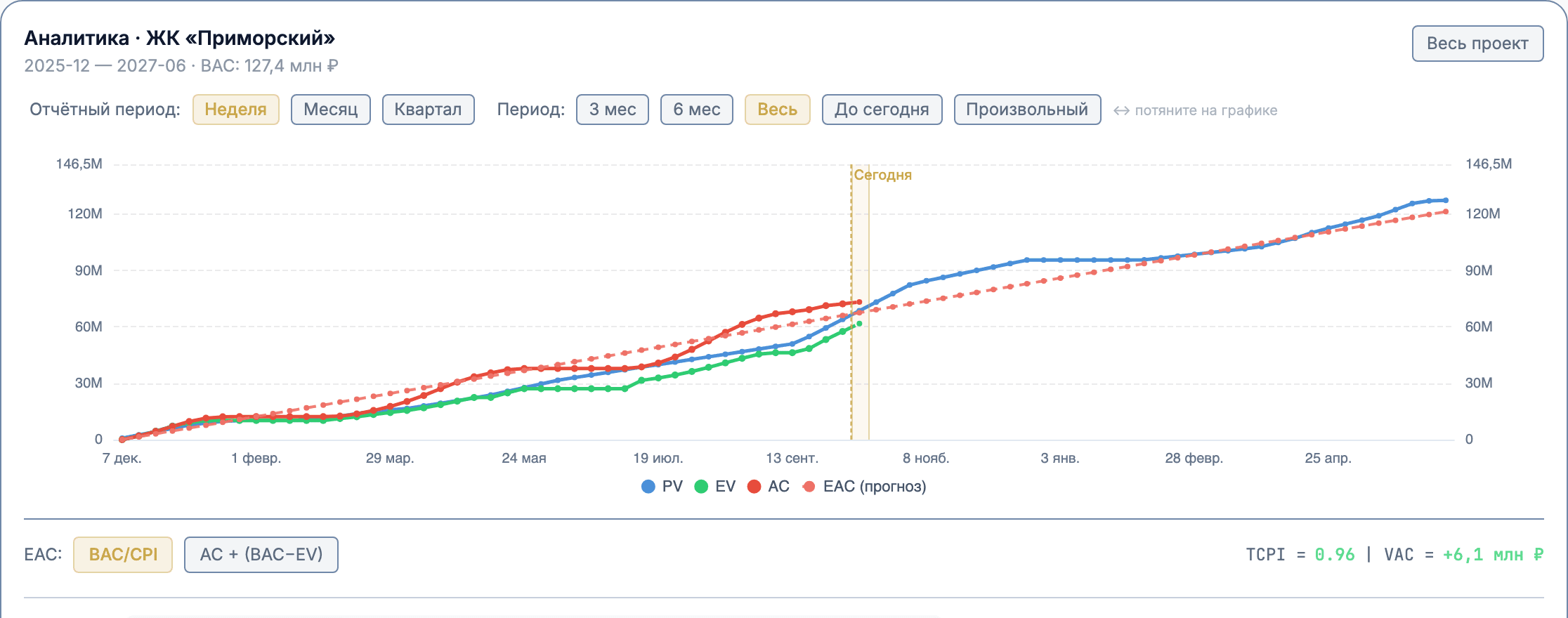

Кнопки «Отчётный период» — Неделя / Месяц / Квартал — меняют шаг точек на графике: чем мельче период, тем больше точек и тем заметнее колебания PV/EV/AC между отчётами. По умолчанию график показывает помесячные точки — обычно этого достаточно для общей картины; недельный шаг полезен, когда нужно разглядеть, в какую именно неделю просел темп.

Правее — блок «Период»: кнопки 3 мес / 6 мес / Весь / До сегодня сразу показывают соответствующий диапазон дат. Кнопка «Произвольный» открывает два поля с датами «от» и «до» — то же самое можно сделать быстрее, просто потянув мышью прямо по графику: зажмите кнопку мыши в начальной точке диапазона и протяните до конечной, диапазон подсветится прямо во время протягивания. Отдельная кнопка «Весь проект» в правом верхнем углу карточки к периоду отношения не имеет — это сброс среза по конкретной задаче WBS (если график до этого был отфильтрован на одну ветку работ), а не фильтр по датам.

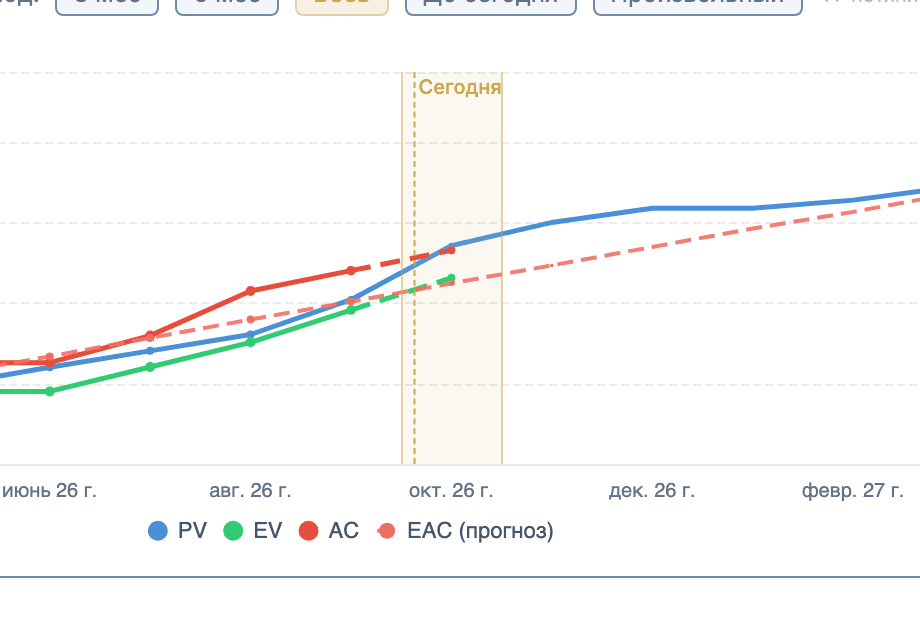

Вертикальная пунктирная линия с подписью «Сегодня» показывает текущую дату на шкале графика, а подсвеченная полоса вокруг неё — весь отчётный период (неделя, месяц или квартал — в зависимости от выбранного шага), в который попадает сегодняшний день. Так видно, где на S-кривой находится проект прямо сейчас и сколько отчётного периода уже прошло.

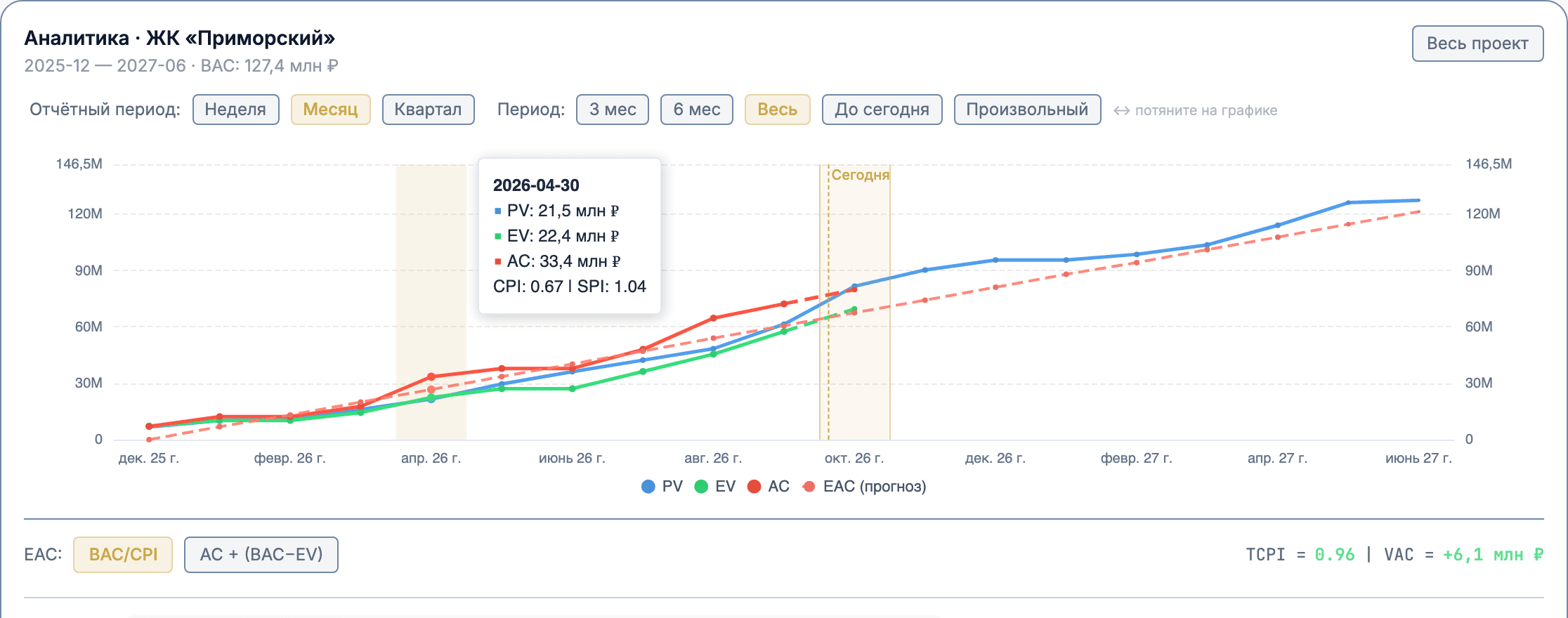

Наведите курсор на любую точку графика — всплывающая подсказка покажет дату периода и значения PV, EV, AC на этот момент, а также посчитанные CPI (EV / AC — эффективность затрат) и SPI (EV / PV — темп относительно графика) на эту дату. Для периодов позже сегодняшнего дня вместо EV/AC/CPI/SPI подсказка показывает только прогнозное значение EAC — фактических данных там ещё нет.
