Гант в разрезе S-кривой: какая задача тянет проект
Компактный график Ганта на карточке проекта использует ту же временную шкалу, что и S-кривая проекта, — так видно, какая именно задача отстаёт от плана и тянет общую кривую вниз.

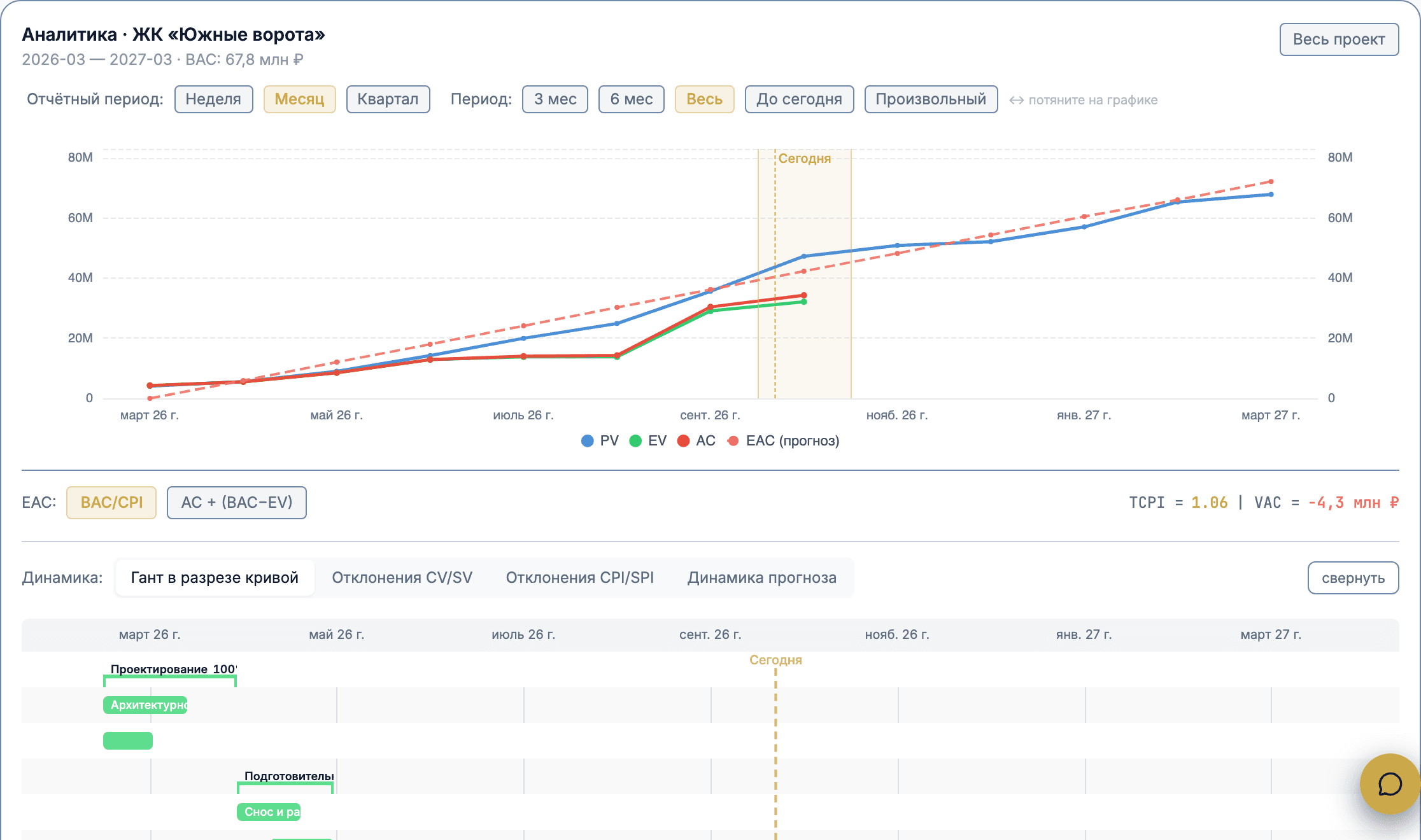

Откройте «Гант в разрезе кривой» в блоке «Динамика»
На карточке проекта, под графиком в блоке «Аналитика», есть панель «Динамика:» с четырьмя переключателями: «Гант в разрезе кривой», «Отклонения CV/SV», «Отклонения CPI/SPI» и «Динамика прогноза». Откройте первый — под переключателями появится компактный график Ганта по задачам проекта.

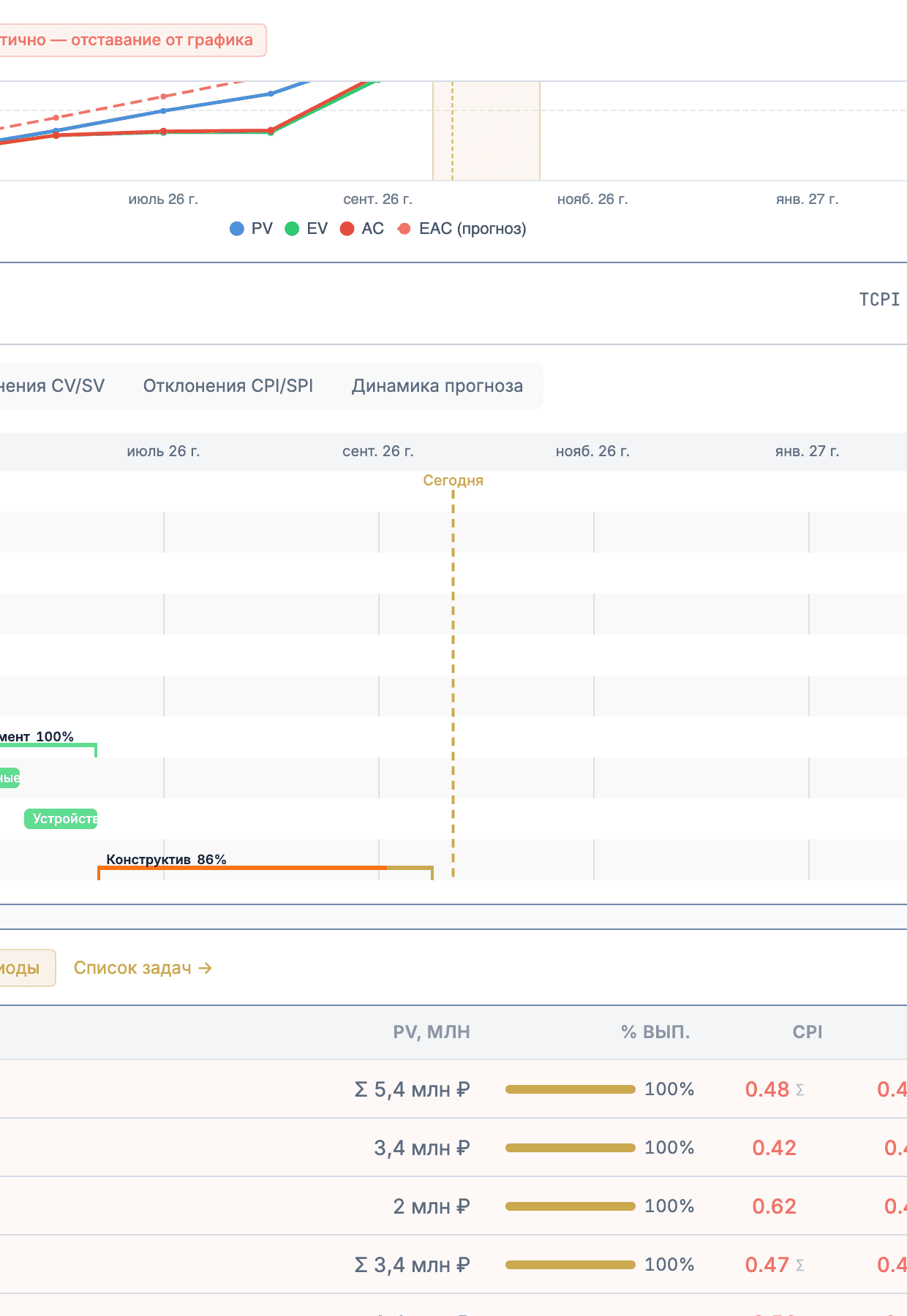

Общая временная шкала: Гант под S-кривой
Гант встроен прямо под S-кривой проекта и использует ту же временную шкалу: те же месяцы по горизонтали и та же вертикальная пунктирная линия «Сегодня», что и на графике PV/EV/AC выше. Поэтому сразу видно, какому отрезку шкалы соответствует каждая задача — и какие задачи идут прямо сейчас, в районе отметки «Сегодня».

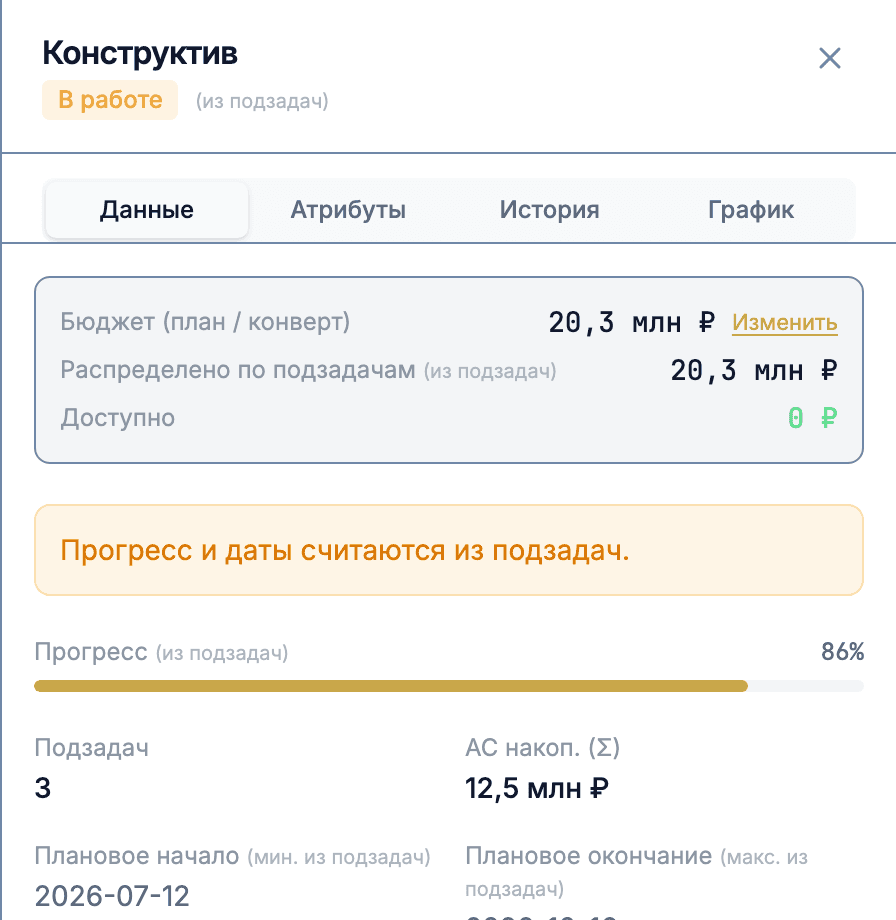

Кликните на задачу — откроется карточка данных
Каждый бар — отдельная задача; закрашенная часть показывает процент её выполнения, а цвет заливки берётся из статуса задачи (не начато / в работе / завершено). Клик по бару открывает ту же боковую панель задачи, что и в разделе «Задачи»: вкладка «Данные» показывает бюджет, процент выполнения и плановые даты начала и окончания.

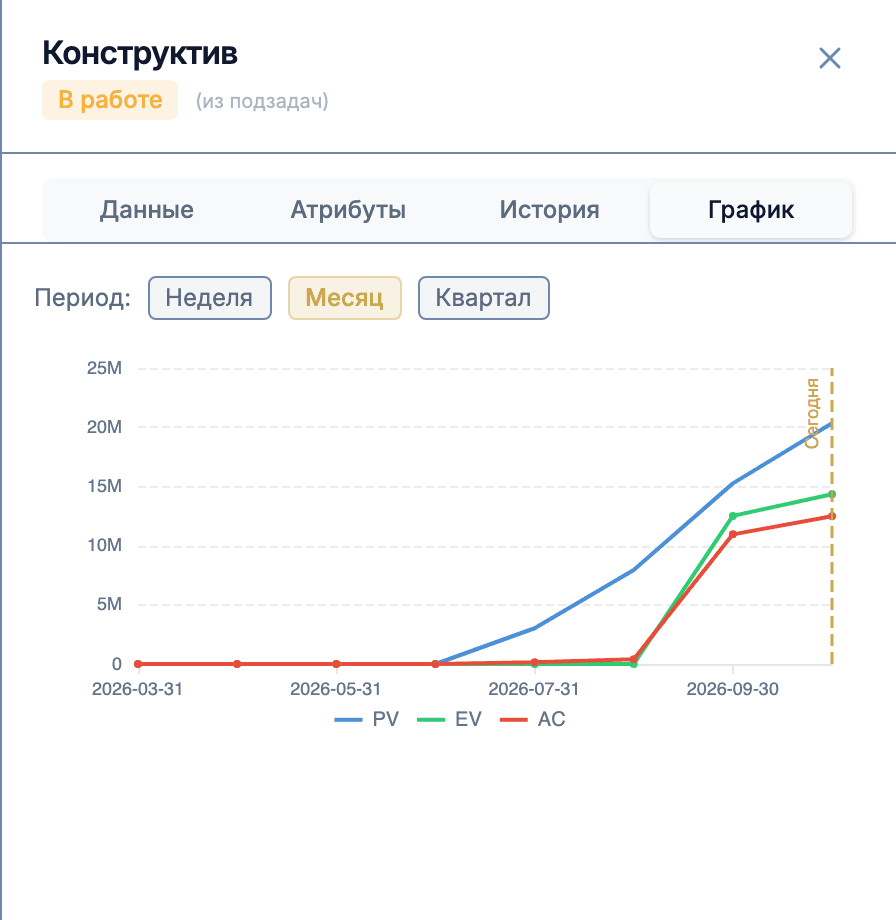

Вкладка «График»: PV, EV и AC по этой задаче
Переключитесь на вкладку «График» в открывшейся панели — там тот же тип графика, что и на карточке проекта (линии PV, EV, AC по периодам), но построенный только по этой задаче. Если зелёная линия EV идёт ниже синей PV — именно эта задача отстаёт от своего плана и тянет вниз общую S-кривую проекта.

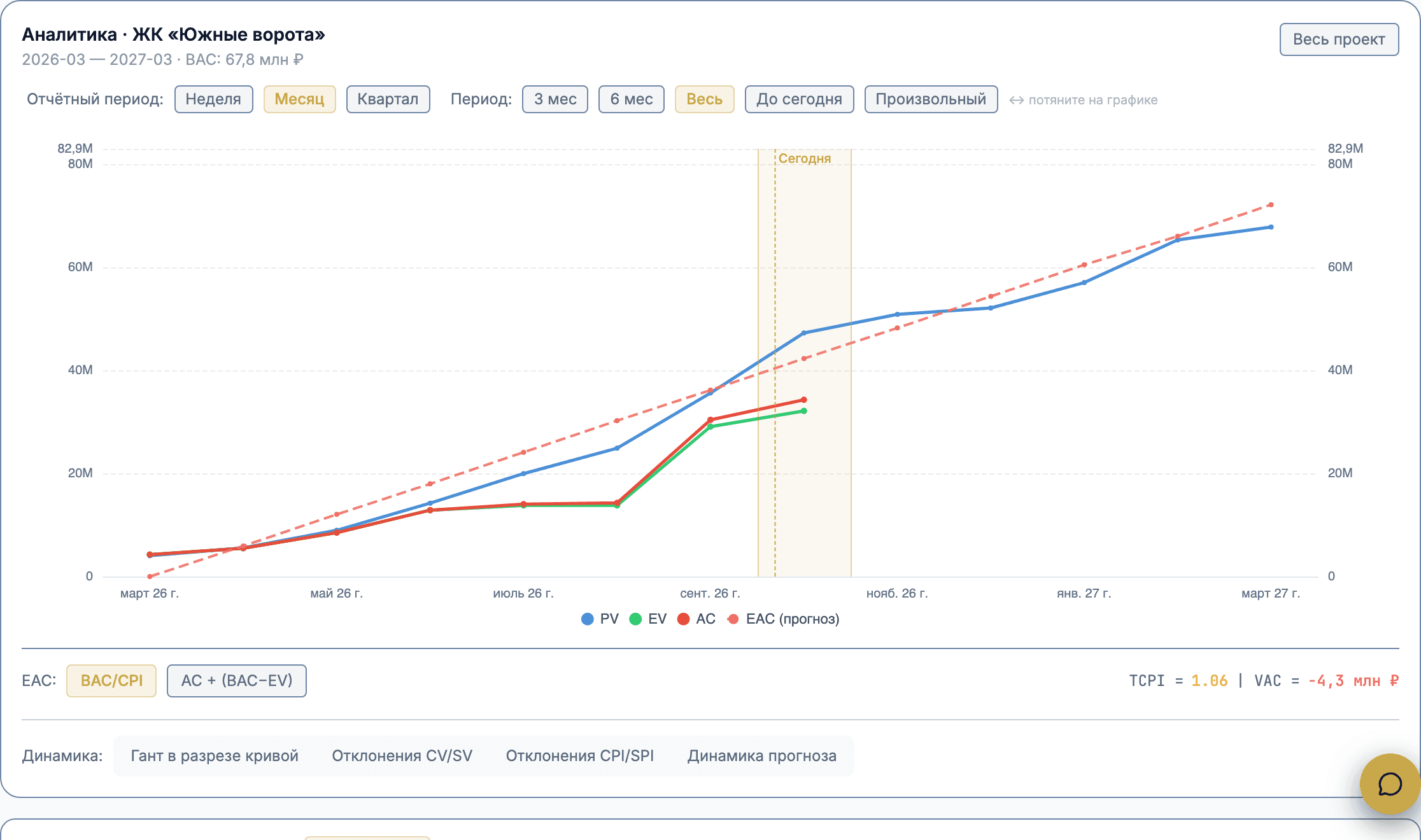

«свернуть» — закрыть панель и вернуть графику полную высоту
Кнопка «свернуть» в правом верхнем углу панели убирает Гант (или любой другой открытый режим «Динамики») и возвращает графику PV/EV/AC полную высоту. Переключение между «Гант в разрезе кривой», «Отклонения CV/SV», «Отклонения CPI/SPI» и «Динамика прогноза» саму панель не закрывает — меняется только её содержимое.
Что вы увидите
Теперь вы умеете открывать Гант в разрезе кривой на карточке проекта, читать его общую временную шкалу вместе с S-кривой и находить конкретную задачу, на которой EV отстаёт от PV, — через вкладку «График» в карточке задачи. Как устроена сама S-кривая — в инструкции «S-кривая проекта», а полный редактируемый график Ганта — в «График Ганта».
Частые вопросы
Чем «Гант в разрезе кривой» отличается от полного Ганта в «Задачах»?
Полный график Ганта (раздел «Задачи» → «Гант») — отдельная редактируемая страница: там можно двигать и растягивать бары мышью, менять плановые даты, добавлять вехи и задачи, а масштаб переключается отдельно («Неделя / Месяц / Квартал / Весь проект»). «Гант в разрезе кривой» на карточке проекта — упрощённая read-only копия той же структуры задач, встроенная прямо под S-кривой с её же временной шкалой: редактировать в ней ничего нельзя, зато сразу видно, какой задаче соответствует просадка PV/EV на графике выше.
Почему на баре нет подписи «план X% / факт Y%», как на полном Ганте?
Такая метка — отдельный слой «план на сегодня» — есть только на полном Ганте в разделе «Задачи». В компактной версии на карточке проекта бар показывает только фактический процент выполнения. Чтобы сравнить задачу с её планом по деньгам, кликните по бару и откройте вкладку «График» в открывшейся карточке — там PV, EV и AC именно по этой задаче.
Почему часть бара не закрашена — это признак отставания?
Нет: закрашенная часть бара — это процент выполнения задачи, а незакрашенный остаток — просто оставшаяся по плану длительность, которая ещё не отработана. Отставание видно не по самой закраске, а по сопоставлению с линией «Сегодня» и, точнее всего, по вкладке «График» карточки задачи — EV ниже PV на этом графике.
Почему на Ганте видны не все задачи проекта?
В компактном Ганте показываются только задачи с заполненными датами начала и окончания — если у части из них дат нет, прямо над шкалой появится подсказка «N задач без сроков скрыто». Когда задач с датами больше десяти, у панели появляется собственная прокрутка, а остальная часть страницы при этом не скроллится — в отличие от полного Ганта в «Задачах», где высота не ограничена.
