S-кривая графика проекта: как построить и что показывает — с примерами из строительства

evanalysis.pro · сентябрь 2026 · 7 минут

S-кривая графика — это кумулятивный график освоения бюджета или объёмов работ во времени. Называется так, потому что форма напоминает букву S: медленный старт, стремительный подъём в середине и замедление на финале. Это не математическая абстракция, а наблюдение за тем, как в действительности идут строительные, инфраструктурные и производственные проекты. Ни один серьёзный проект не расходует бюджет равномерно — и S-кривая это честно отражает.

Почему кривая принимает S-форму

Логика формы вытекает из природы строительного процесса. Любой крупный проект проходит три фазы с принципиально разной интенсивностью работ:

Итого: медленно → быстро → медленно. Именно это и рисует буква S на графике кумулятивного освоения бюджета.

Линейный план против S-кривой: когда какое распределение честнее

В большинстве смет и КСГ бюджет разбивается равномерно по месяцам: 120 млн за год — значит 10 млн в месяц. Это линейное распределение. Оно простое, привычное и удобное — но для типичного строительного проекта оно вводит контроль в заблуждение.

График ниже показывает разницу. Линия «Линейный» идёт по диагонали: 25% времени — 25% бюджета. S-кривая отражает реальную физику: за первые 25% времени освоено лишь ~8% бюджета, за 50% — ровно половина, за 75% — уже ~92%.

Что происходит, когда PV задан линейно, а реальный проект идёт по S-кривой? В первой трети проекта CPI и SPI будут казаться катастрофически низкими — хотя проект в норме: мобилизация ещё не закончена, максимальная выработка впереди. В последней трети — напротив, метрики покажут отличный результат даже при реальных проблемах. Линейный план лжёт в обе стороны.

Когда линейное распределение всё же уместно: если проект действительно равномерен по своей природе — например, ежемесячные лицензионные платежи, аренда оборудования или монотонная конвейерная сборка. Для таких работ линейная кривая PV честнее сигмоиды.

Для всего остального — строительство, инфраструктура, машиностроение, девелопмент — S-кривая даёт корректный базовый план, из которого рассчитываются значимые индексы CPI и SPI.

Три линии на одном графике: PV, AC, EV

Полная S-кривая в методе освоенного объёма (EVM) строится сразу тремя линиями на одних осях:

• PV (Planned Value)— плановый объём: сколько работ должно было быть выполнено к этой дате по базовому плану. Идеальная S-кривая вашего проекта.
• EV (Earned Value)— освоенный объём: стоимость фактически выполненных работ в ценах плана. Эта линия говорит о темпах, не о деньгах.
• AC (Actual Cost)— фактические затраты: сколько реально потрачено. Единственная линия, которую видит бухгалтерия напрямую.

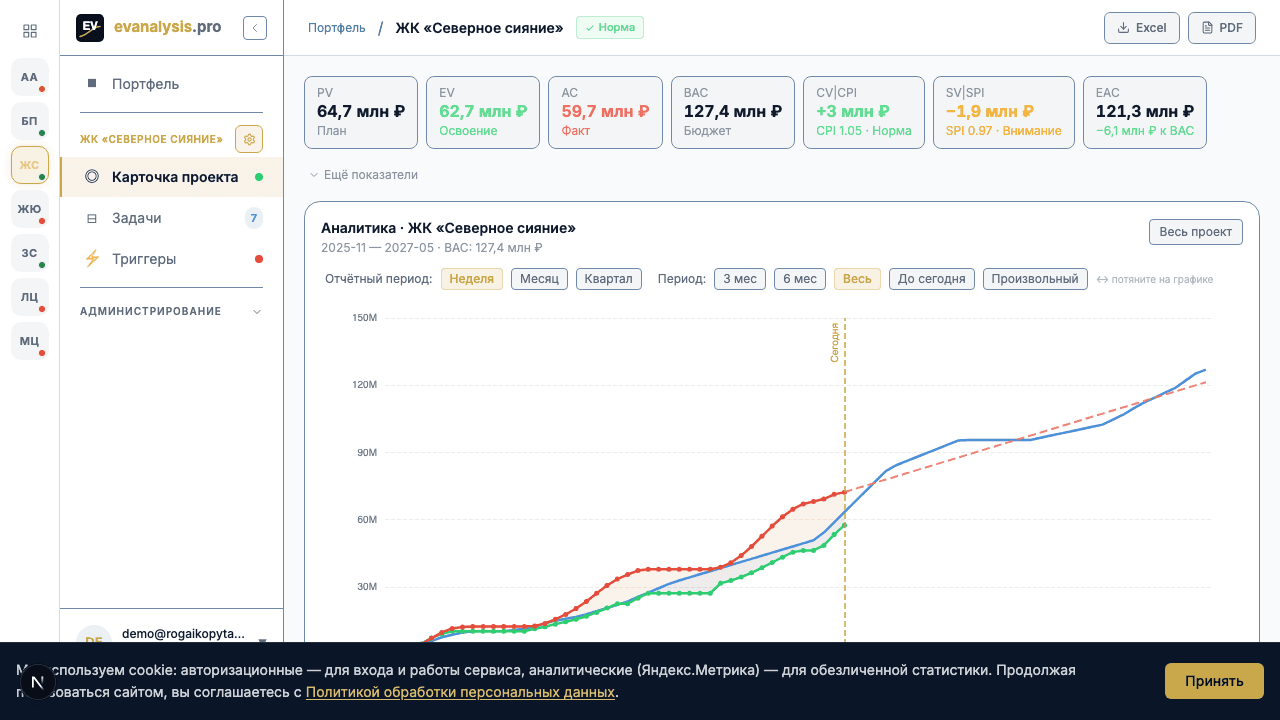

Расположение этих трёх кривых относительно друг друга — это и есть «диагноз» проекта в любой момент времени. Вот как это выглядит в интерфейсе evanalysis.pro на реальных демо-данных:

Обратите внимание: все три линии сами по себе S-образны. Проект начинается медленно, затем набирает темп. Ключевое — не форма каждой линии в отдельности, а расстояние между ними.

Четыре диагностических паттерна

Взаимное расположение PV, EV и AC определяет один из четырёх базовых диагнозов:

Пример «двойной проблемы» — строительство «Зенит-Арены», где AC опережал EV с самого начала и разрыв нарастал десять лет подряд. Разбор той S-кривой — в отдельной статье.

Ниже — реальный скриншот проекта с критическим статусом: EV и AC уже разошлись, EV значительно ниже PV, прогноз EAC пересёк первоначальный бюджет:

Как построить S-кривую: что нужно и как это работает в системе

Для построения S-кривой проекта нужны три вещи:

1. Структура работ (WBS)— разбивка на задачи с бюджетом и сроками. Чем детальнее иерархия, тем точнее кривая.
2. Метод распределения PV— как плановый объём распределяется внутри каждой задачи: равномерно (линейно) или по S-кривой (сигмоида). Выбирается отдельно для каждой задачи или наследуется от проекта.
3. Регулярный ввод прогресса— фактический % выполнения и фактические затраты (AC) по каждой задаче — еженедельно или раз в две недели.

В evanalysis.pro метод распределения PV задаётся прямо в карточке задачи. По умолчанию задача наследует настройку проекта (S-кривая или линейный), но может быть переопределена индивидуально — например, для задачи с равномерными ежемесячными платежами внутри проекта со S-кривой:

Когда метод задан, система строит PV-линию автоматически для каждого отчётного периода. Вводите прогресс раз в неделю — и S-кривая обновляется в реальном времени, сразу показывая EV, CPI, SPI и прогноз EAC. Никаких Excel-формул вручную.

Что ещё умеет S-кривая: прогноз и ранние сигналы

S-кривая — не просто красивый отчёт. Её главная ценность в том, что при отклонении от базового плана она даёт опережающий прогноз, а не запаздывающий факт.

Формула EAC = BAC / CPI — прогноз итоговой стоимости на основе текущей эффективности — известна с начала проекта и обновляется при каждом вводе данных. Исторически CPI, зафиксированный в первой трети проекта, с высокой точностью предсказывает итоговый результат: если в третий месяц 12-месячного проекта CPI = 0.8, ожидайте финальные затраты примерно на 25% выше бюджета.

Именно поэтому строительство Космодрома Восточный имело измеримые сигналы уже в 2013 году — за три года до официального признания проблем. Разбор того кейса — в статье о Восточном.
