Отклонения от графика работ и бюджета: CV, SV, CPI, SPI на графике

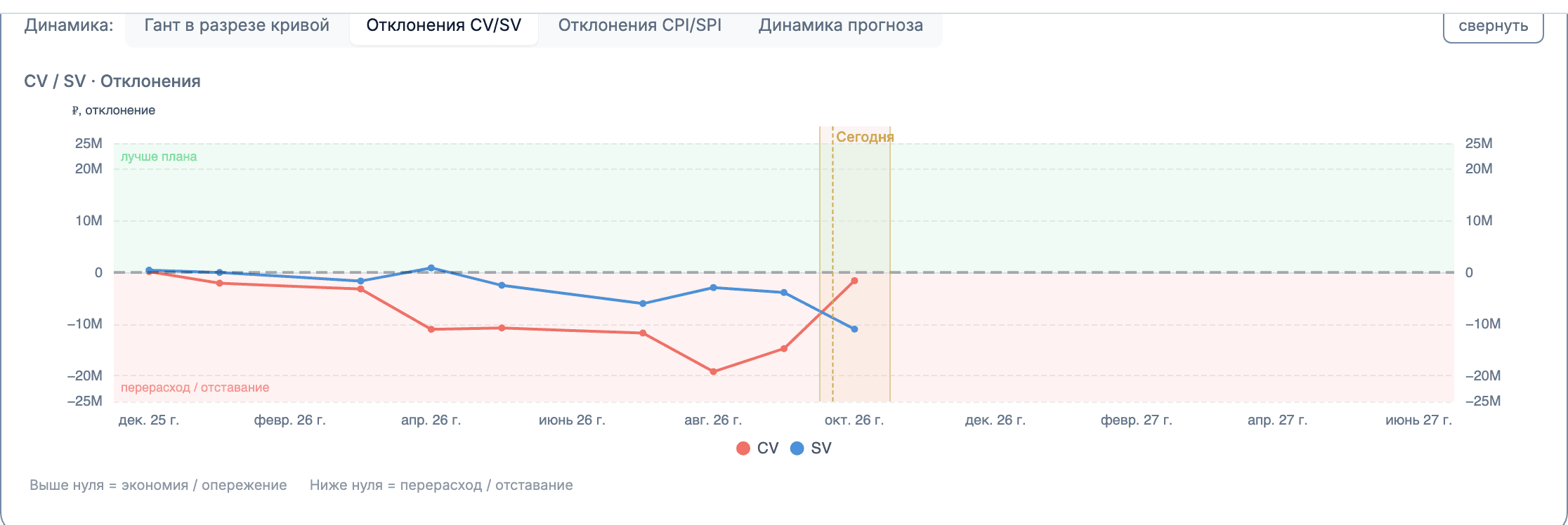

На карточке проекта, под главным графиком, откройте тулбар «Динамика:» и нажмите «Отклонения CV/SV». Появится график с двумя линиями в деньгах: CV (стоимостное отклонение, EV − AC) и SV (отклонение по срокам, EV − PV). Выше нулевой линии — зелёная зона «лучше плана» (экономия по деньгам или опережение графика), ниже — розовая зона «перерасход / отставание». Подпись под графиком напоминает это же правило словами.

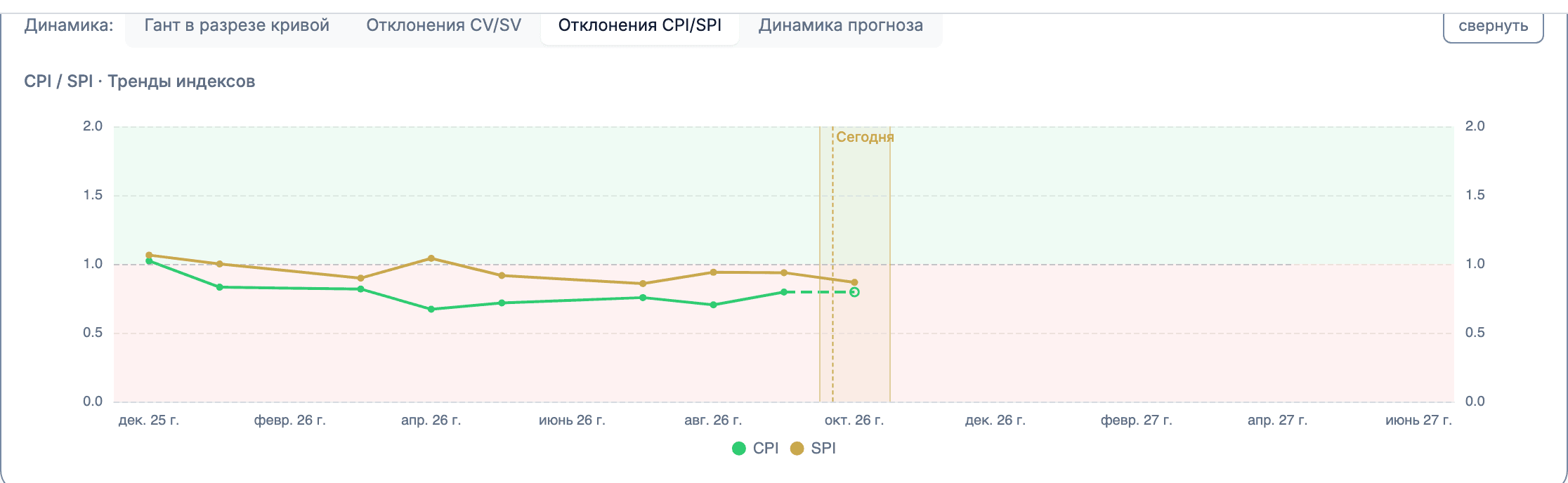

Переключите тулбар на «Отклонения CPI/SPI» — тот же принцип, но в виде индексов, а не денег: CPI (EV / AC) и SPI (EV / PV). Пунктирная горизонтальная линия на уровне 1,0 делит график на зелёную зону нормы (CPI/SPI ≥ 1,0 — бюджет и график соблюдаются) и розовую зону риска (< 1,0 — перерасход или отставание). На обоих графиках вертикальная пунктирная линия «Сегодня» показывает текущую дату, а подсвеченная полоса — весь отчётный период вокруг неё. В легенде под графиком есть третья линия — SPI(t). По умолчанию она выключена; чтобы увидеть её, кликните «SPI(t)» в легенде. Это тот же темп, но измеренный во времени, а не в деньгах: он не сходится к 1,0 на финише опоздавшего проекта.

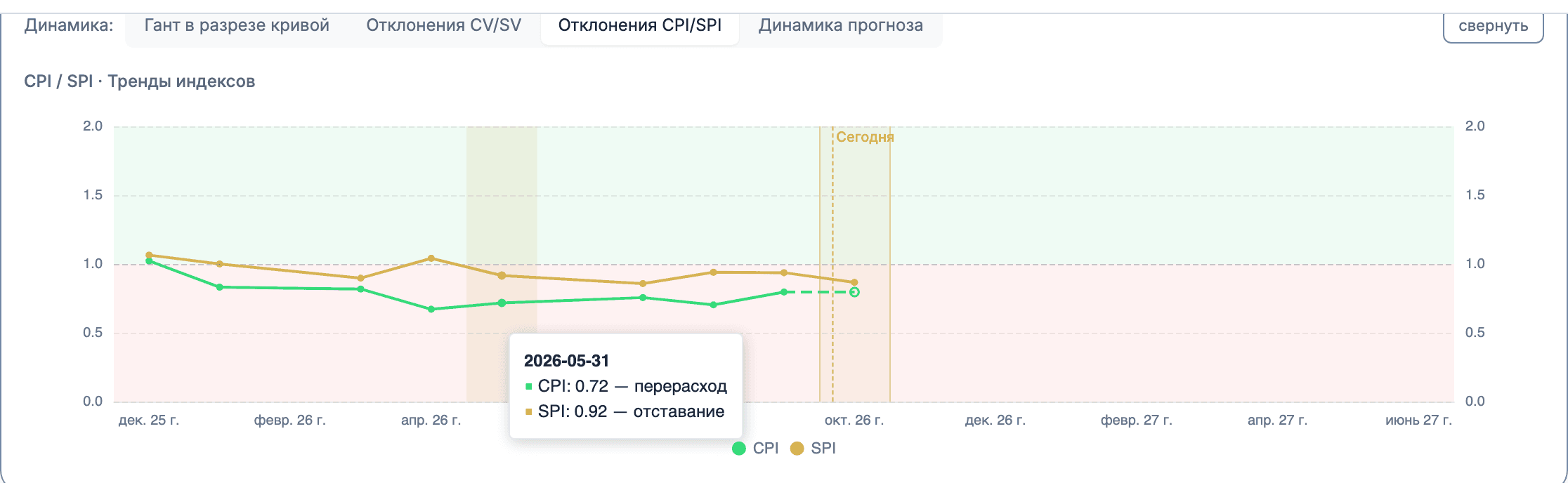

Наведите курсор на любую точку — подсказка покажет дату и точные значения на этот момент (на скриншоте ниже — 31 мая 2026 г.: CPI 0,72, SPI 0,92). Важно смотреть не на одну точку, а на направление линии за несколько периодов: на графике видно, что CPI ушёл в розовую зону риска уже на втором отчётном периоде (упал с ~1,0 до ~0,83) и с тех пор держится ниже 1,0, то немного восстанавливаясь, то снова проседая. Такой устойчивый спуск видно заранее — не дожидаясь момента, когда CV/SV станут заметно отрицательными, стоит проверить задачи и затраты.
